Le PONT diviseur de tension

Pour un projet personnel ( un thermomètre ) j'ai besoin de mesurer la tension d'une batterie, cependant cette dernière a une tension nominale de 9V et mon microcontrôleur (ATMEGA328) ne tolère que du 5v.

Mais un simple montage électronique peut régler ce problème.

Le pont diviseur de tension

Pour les pros de l'électronique c'est la base !

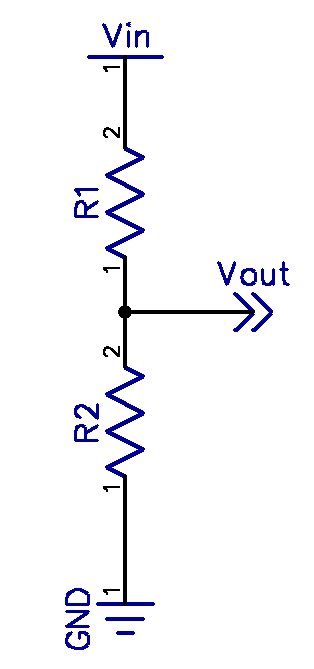

Ce montage simple consiste à placer deux résistances en série, R1 et R2.

A la jonction entre R1 et R2 nous allons avoir une tension qui est fixé par l'équation suivante :

Ratio = R2/(R1+R2)
Vout = Vin * Ratio

Le choix de R1 et R2 se fait grâce à cette équation. Mais il y a deux détails d'importances à prendre en compte :

Le courant consommé

En effet ce montage consomme lui même un courant, qui peut être calculé avec la résistance équivalente en série.

Req = R1 + R2

Exemple 9v => 4.5v avec R1 et R2 = 10kΩ :

Req = 10000 + 10000 = 20000 soit 20 kΩ
I = 9 / 20000 = 0.00045 soit 450 µA

On a donc une consommation de 450 µA en continue.

C'est pour cela qu'on essaye toujours d'avoir le maximum de résistance possible afin de limiter ce courant perdu. Mais il y a une limite à laquelle se heurte ce raisonnement. Cette limite c'est le deuxième point auquel il faut être vigilant.

L'impédance

Si vous utilisez un microcontrôleur pour "lire" ce résultat. Il faut savoir que les CAN ( Convertisseur Analogique Numérique ) ont besoin d'avoir une impédance "max" pour garantir une bonne conversion.

Pour l'ATMEGA328 il faut avoir une impédance de 10kΩ ou moins.

Cette impédance est aussi calculé grâce à R1 et R2, via la résistance équivalente en parallèle, avec l'équation suivante :

Zeq = Req(//) = (R1*R2)/(R1+R2)

Et si on se facilite la vie ?

"Bon c'est très bien tout ça mais ... c'est un peu la misère de trouver les bonnes valeurs !"

Et je répond volontiers c'est pas faux :D

C'est pourquoi je vous propose une petite calculatrice :
